Sombras
Su representación gráfica es muy útil para superar la plenitud de los
dibujos en visiones múltiples y aumentar la sensación de profundidad.
Elementos
Fuente de luz, foco luminoso como el sol o una lamparilla, que hace visible los objetos.
Rayo de luz, la línea o haz que la fuente irradia. Los procedentes del sol se consideran paralelos, las artificiales emiten rayos radiales (considerados paralelos).
Ángulo solar, dirección de los rayos solares medida en función del rumbo y la altitud.
Rumbo, dirección horizontal expresada en grados este u oste dirección norte o sur, (en PH 45º)
Altitud,
elevación angular de un cuerpo celeste sobre el horizonte en (PV 45º).
Sombra propia
Zona relativamente oscura de aquellas partes de un sólido tangentes o alejadas de un foco de luz.
Sombra arrojada o proyectada
Figura relativamente oscura que arroja en una superficie un cuerpo opaco o parte del mismo que intercepta los rayos de un foco de luz.
Línea de luz y sombra propia
Frontera que delimita en un objeto la zona en luz y la zona en sombra propia.

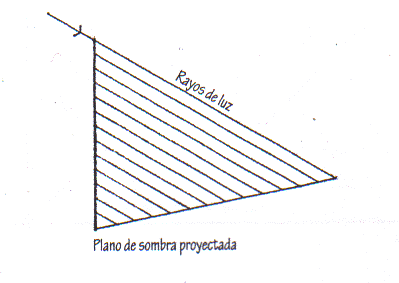

Plano de sombra proyectada
Plano de rayos de luz que pasan por puntos contiguos de una recta
Línea de luz y sombra proyectada
La
sombra que arroja una línea de luz y sombra propia sobre una superficie
receptora.

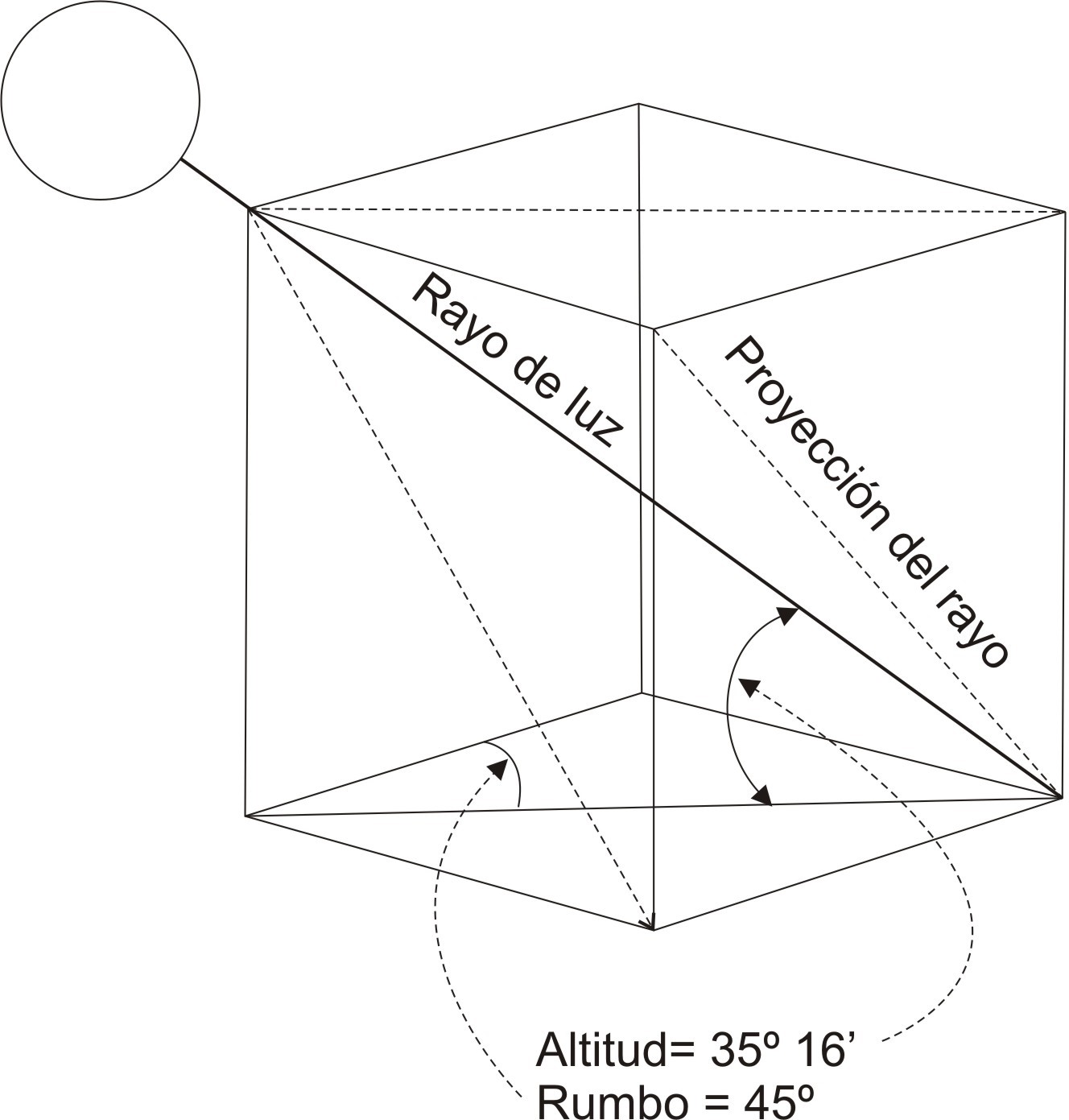

En los dibujos de proyecciones se toma el criterio de que la luz solar sigue una dirección convencional paralela a la diagonal de un cubo que une el vértice anterior superior izquierdo con el posterior inferior derecho. La verdadera altitud de esta diagonal es de 35º16`, pero se estima de 45º, por este convenio las sombras proyectadas tienen una anchura o profundidad igual a los elementos que las arrojan.
Sombra proyectada por un punto
Esta sombra se produce donde el rayo de luz que pasa por el mismo se encuentra con una superficie que lo intercepta.
En la proyección de sombras es necesario trabajar con los planos horizontal y vertical, para la transferencia de información.

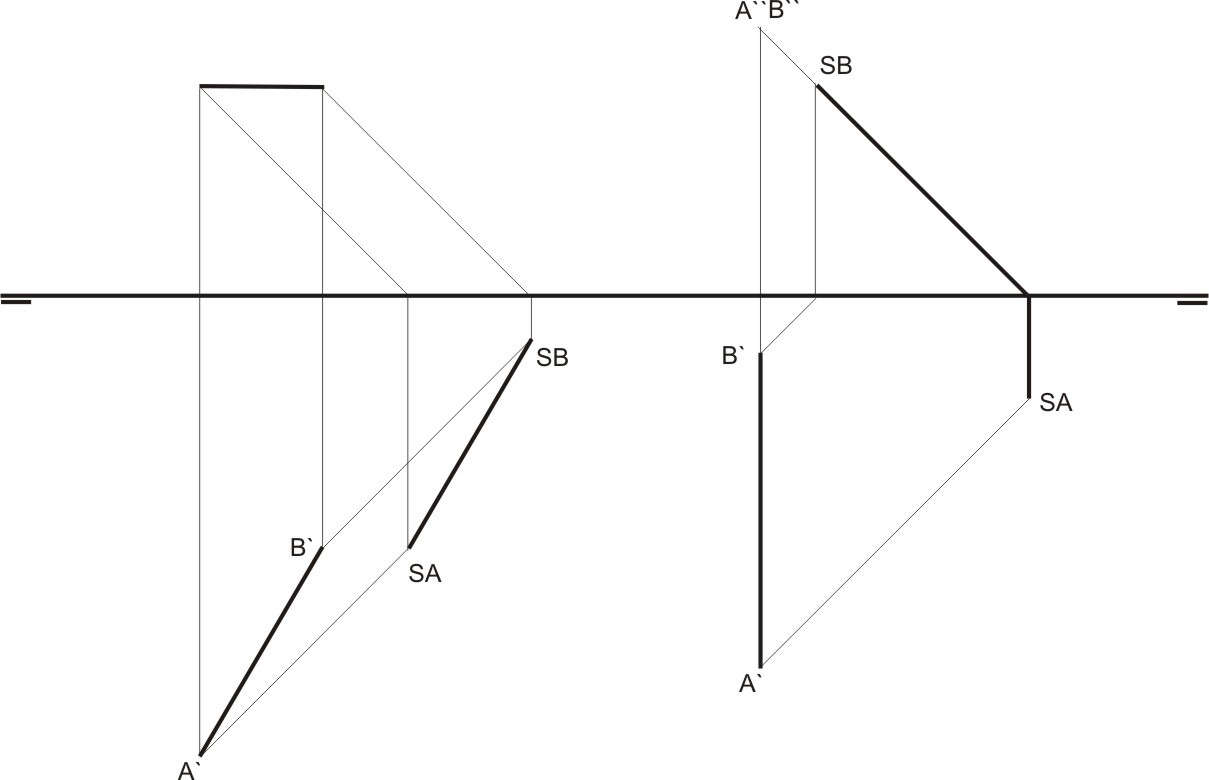

Sombra proyectada por una línea
La sombra proyectada por una línea es la intersección de su plano de sombra con la superficie receptora, esta sombra arrojada sobre una superficie plana es la línea que une la proyectada por sus extremos.

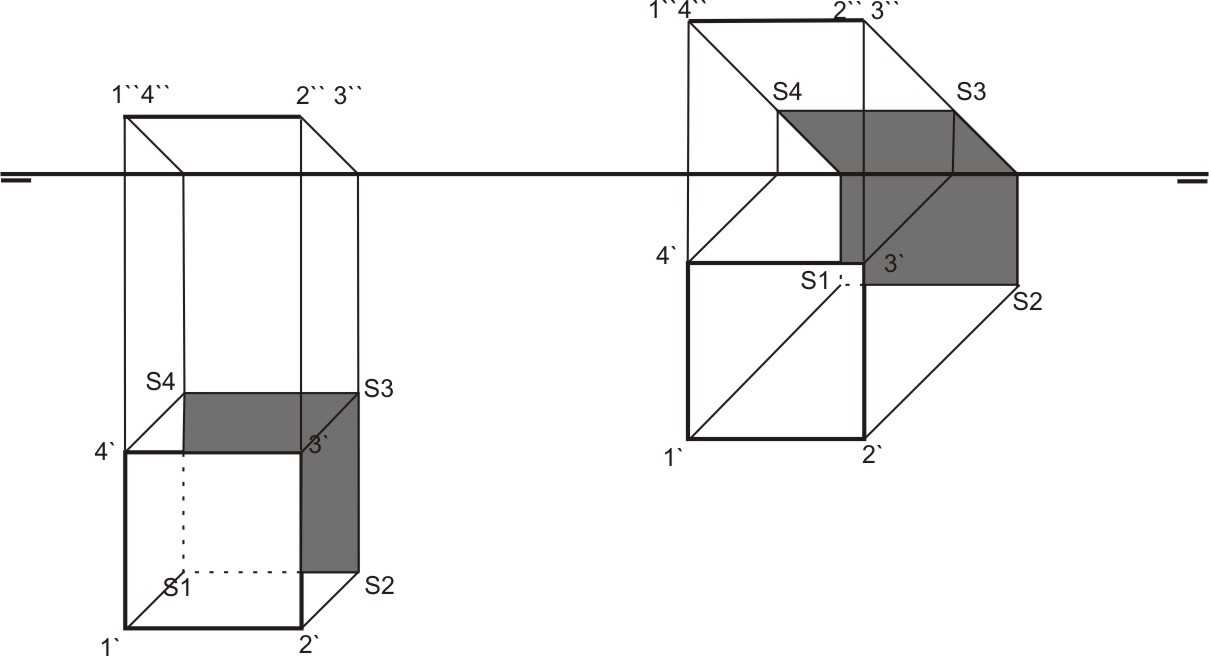

Sombra proyectada por un plano
La
sombra arrojada por una figura plana sobre un plano paralelo es idéntica en
forma y tamaño a la figura. Una figura poligonal arroja en un plano paralelo
una sombra delimitada por las que arrojan las líneas y sombra propia.

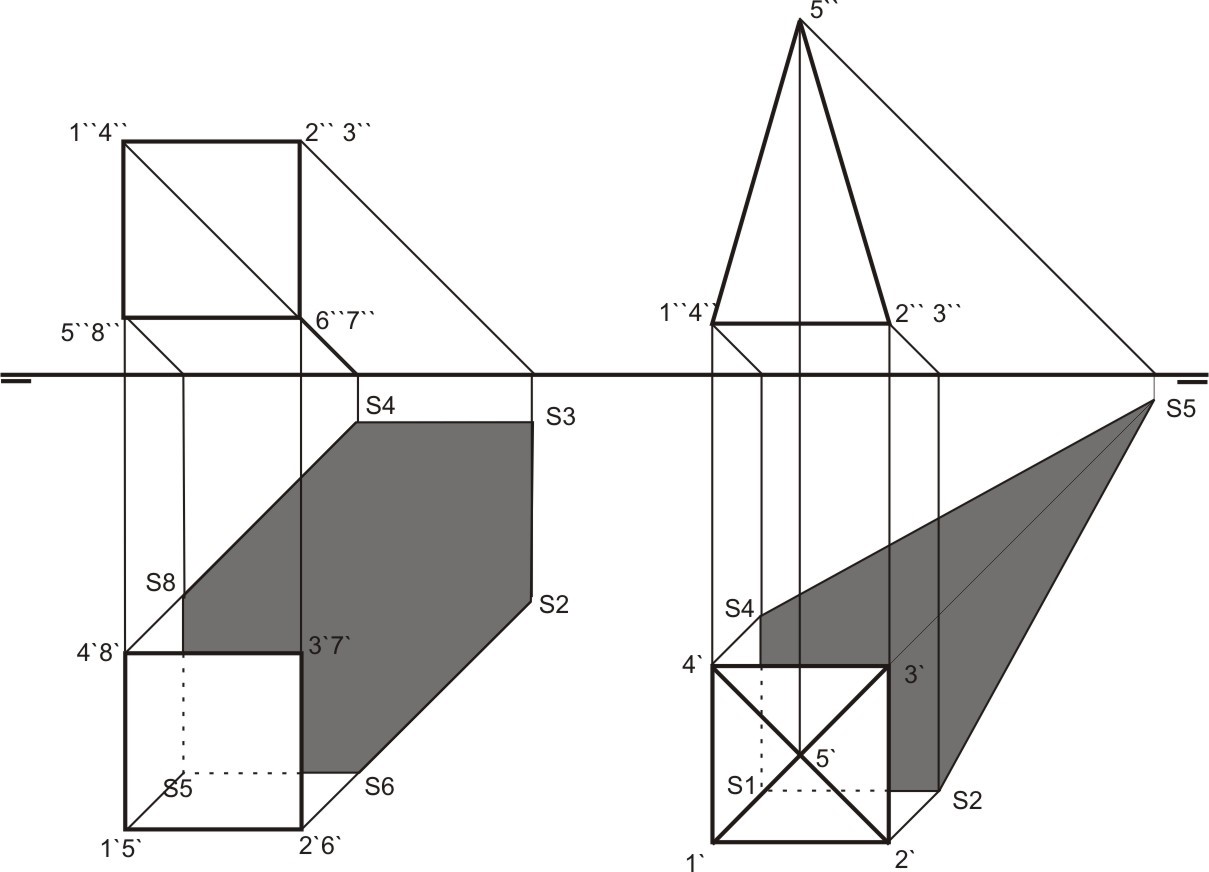

Sombra proyectada por un sólido
La
sombra de un sólido esta definida por las que arrojan las líneas de luz y
sombra propia del mismo. Es necesario determinar las sombras proyectadas de los
puntos más importantes del sólido.

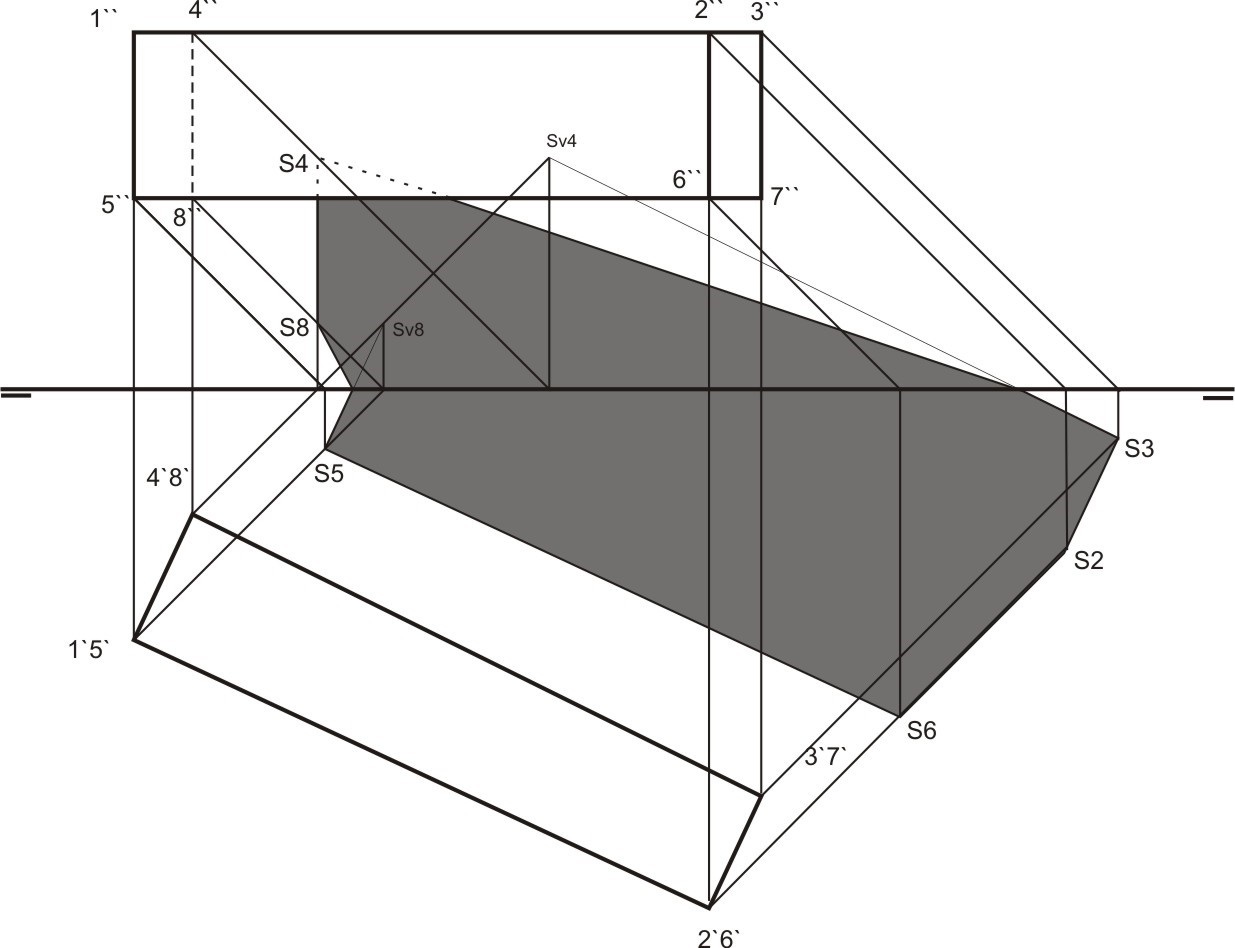

Sombra proyectada por un cuerpo
La sombra de un sólido
esta definida por las que arrojan las líneas de luz y sombra propia del mismo.
Si la sombra de dos vértices de una arista se encuentran en distintos planos
como en la figura (S4 en el PV - S3 PH) es necesario determinar la Sombra Virtual del vértice cuya sombra es proyectada sobre el
plano vertical (S4) y trazar una auxiliar que une la sombra que se encuentra en
el PH (S3) con la sombra virtual (Sv4). En el PH el trayecto de la sombra de la
arista es igual al de la auxiliar, pero en el PV se debe unir la sombra del
vértice que se proyecta sobre ese plano (S4) y la intersección de la auxiliar
con la L.T. (lo mismo se debe realizar con la sombra de la arista S5 - S8).
