Se denominan proyecciones cilíndricas ortogonales al sistema de representación que nos permite dibujar en diferentes planos un objeto situado en el espacio.

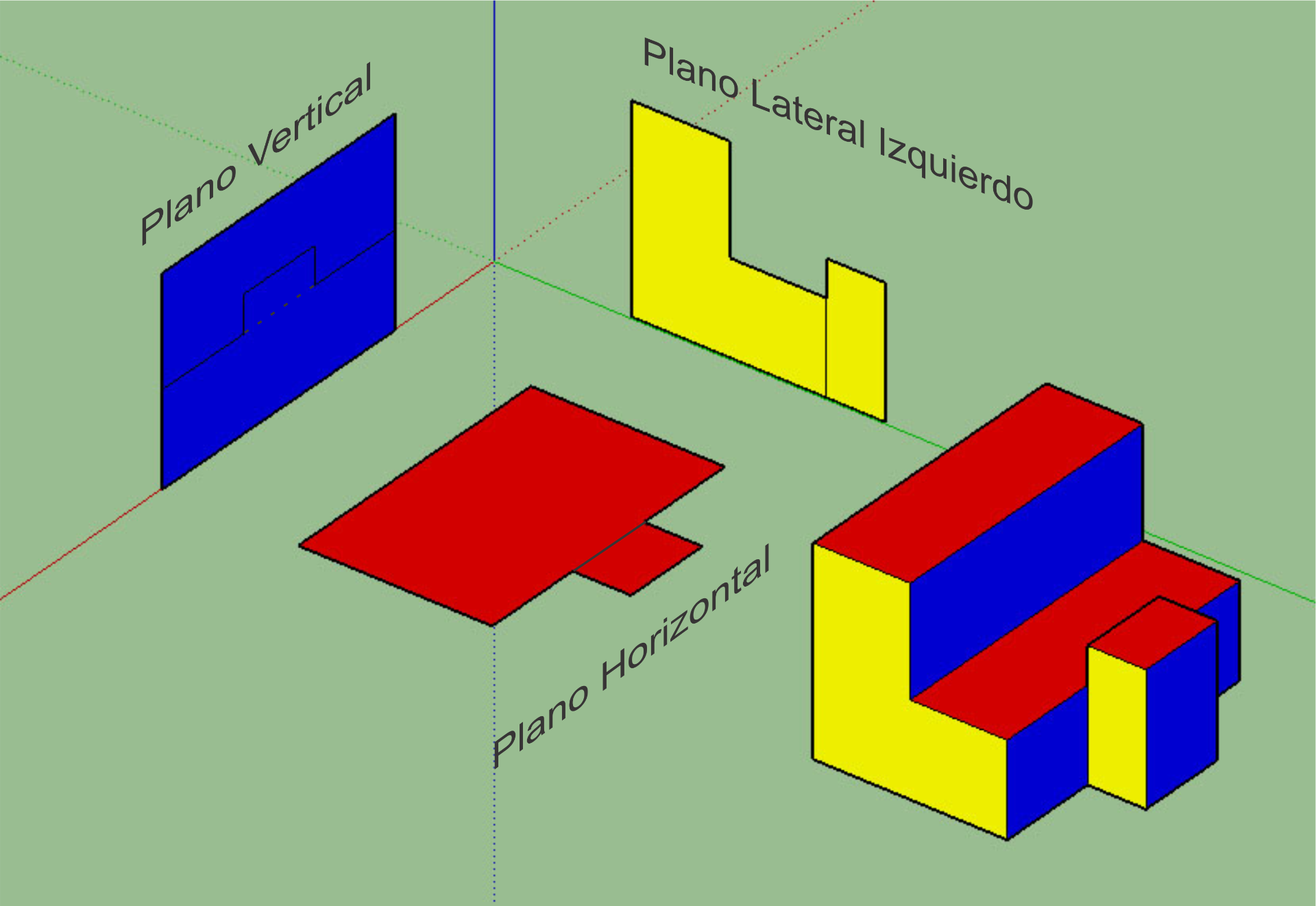

Este sistema nosotros lo trabajaremos en tres planos perpendiculares entre sí: uno horizontal, P.H., vertical, P.V., y otro lateral izquierdo P.L.I. siendo su intersección la línea de tierra, L.T. Dividen al espacio en cuatro sub-espacios llamados cuadrantes o diedros (ángulo entre dos planos), de ahí proviene su nombre (diédrico).

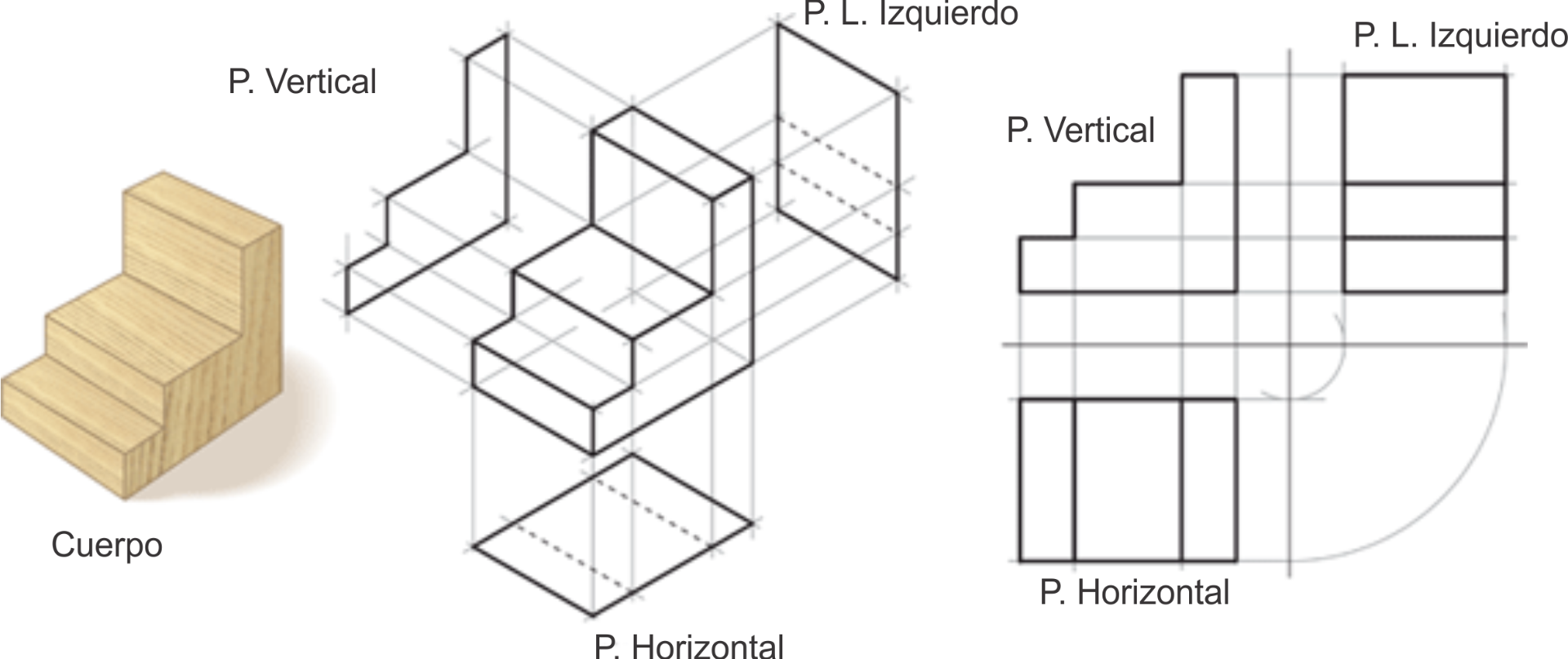

Los objetos ubicados en el espacio se proyectan en forma perpendicular sobre cada plano de proyección (proyección cilíndrica ortogonal) por lo tanto cada objeto tiene tres proyecciones o tres imágenes

Para representar los objetos del espacio (tres dimensiones) en el plano (dos dimensiones) se abate el plano horizontal PH haciéndolo coincidir con el vertical PV utilizando la línea de tierra LT como eje o pivote.

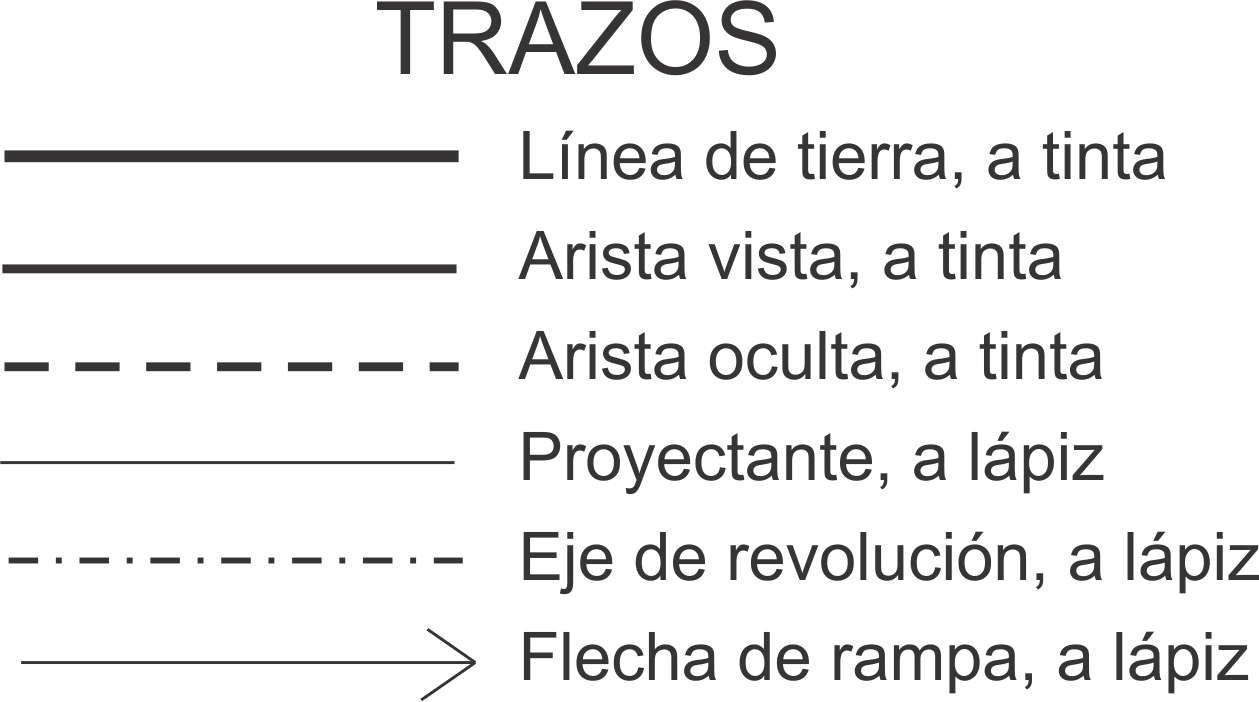

Las proyecciones de los cuerpos se realizan por medio de las proyecyantes, siendo estas líneas auxiliares que pasan por todos los puntos de un objeto (fundamentalmente se proyectan los vértices, para luego, uniéndolos, se obtienen sus lados, generándose así sus caras) es decir, conceptualmente, se proyectan las superficies del mismo, (hacia los Planos que corresponda) que estas encuentran, en su trayectoria perpendicular a los Planos de Proyección.

Distancias

La ubicación de los cuerpos en el espacio queda determinada por el alejamiento, cota y desviación. Alejamiento es la distancia del cuerpo al plano vertical, en proyecciones a la L.T. . Cota la distancia del cuerpo al plano horizontal, en proyecciones a la L.T.. Y desviación  distancia del cuerpo al plano lateral., en proyecciones a la L.T..

Ubicaciones

Según los cuerpos con respecto a los planos proyectantes, diremos que un cuerpo esta en ubicación paralela cuando su base está paralela a el plano horizontal y las aristas que forman la base son perpendiculares a los restantes planos. Ubicación no isométrica cuando los cuerpos no cumple lo anterior osea girados.

Según los cuerpos entre ellos cumplen ciertas características, Anteposición, cuando un cuerpo se encuentra por delante de otro, Superposición cuando uno se encuentra sobre otro y Xustaposición, cuando un cuerpo esta junto a otro sin interponer ningún nexo o elemento de relación.
